如今，視頻監控系統已成為各行各業必不可少的基礎設施之一，隨著視頻監控攝像機高清化、智能化的應用普及，提升了視頻傳輸信號質量、碼流帶寬和傳輸距離的要求。
易天光通信（ETU-LINK）今天就為大家介紹下用PoE光纖收發器以及相關設備，組建遠程光纖監控系統。

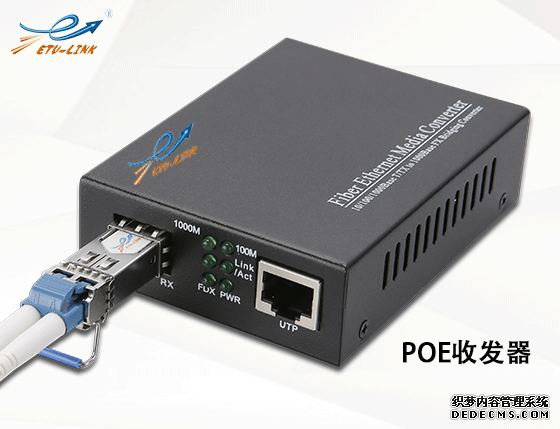

在介紹視頻監控系統前，我們先來認識下PoE光纖收發器，它主要用于兩種網絡：千兆以太網和百兆以太網，可以支持PoE(15.4 Watts)和PoE+(25.5 Watts)兩種供電方式。
市場上常見的PoE光纖收發器通常配置有1個RJ45接口和1個SFP接口，還有的PoE光纖收發器會配置雙工RJ45接口和雙工光纖接口，支持使用固定光纖連接器或SFP光模塊。
PoE光纖收發器滿足了遠距離、高速、高寬帶的千兆以太網和快速以太網工作組用戶的需要，可廣泛應用于安防監控、會議系統、智能建筑工程等各種數據通訊領域。

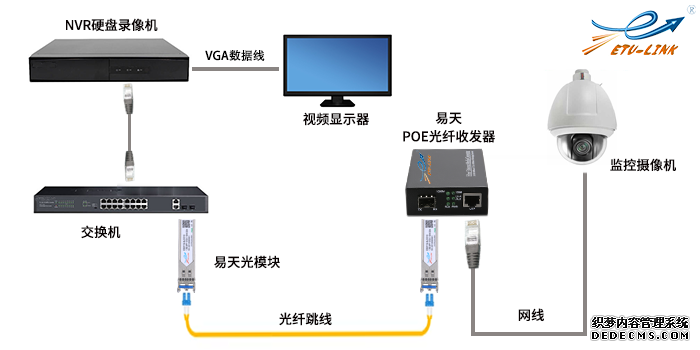

下面，易天光通信（ETU-LINK）將為大家介紹下網絡視頻監控系統組建方案，首先，我們需要準備攝像機、POE網線、PoE光纖收發器、SFP光模塊、光纖跳線、交換機、Cat5e網線、監控硬盤錄像機、VGA數據連接線、視頻顯示器。具體的連接方式如 下方監控系統示意圖所示。
為解除大家對設備的盲區，接下來就簡單的介紹下相關設備的用途。
1、NVR硬盤錄像機主要起到的是視頻存儲作用；
2、交換機起到連接多臺終端設備，并實現網絡互通的作用；
3、光模塊的作用是將光電信號進行轉換，光纖跳線是進行光信號傳輸。
4、PoE光纖收發器具有以太網供電(PoE)功能，充當傳輸中繼，光口端可以用光模塊搭配光纖跳線連接遠程交換機，網口端通過網線連接攝像機，既可以進行數據傳輸又可以供電，省去了單獨安裝電源線的麻煩；
5、監控攝像機的主要作用是錄像。
在網絡視頻監控系統中使用光纖收發器可在確保高質量的影像的同時延長信號的傳輸距離，這將節省更多的人力、時間和成本來進行網絡升級。
