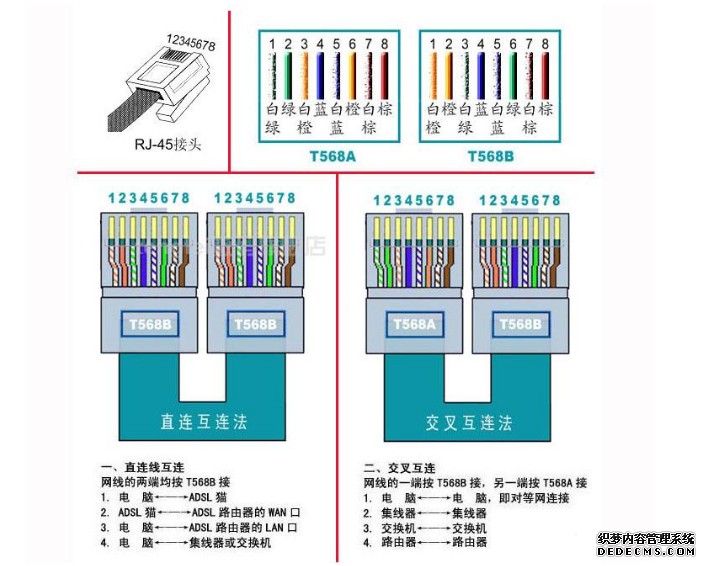

網線水晶頭T568A線序：（12345678）綠白、綠、橙白、藍、藍白、橙、棕白、棕
網線水晶頭T568B線序：（12345678）橙白、橙、綠白、藍、藍白、綠、棕白、棕
網線水晶頭線序接法
直通線：兩頭都按T568B線序標準連接。
交叉線：一頭按T568A線序連接，一頭按T568B線序連接。具體連接情況：
1）對等網（兩臺計算機的網卡直接互連）：采用交叉線接法，網線兩端接法不同。
2）網卡與交換機（或HUB）：采用直通線接法，網線兩端接法相同。
3）交換機與交換機（或HUB）級聯：采用交叉線接法，網線兩端接法不同。將水晶頭的尾巴向下(即平的一面向上)，從左至右，分別定為12345678，以下是網線水晶頭線序。
|
